從萊特兄弟12馬力的內燃機，到SpaceX猛禽火箭的液氧甲烷發動機，“動力”始終是飛行器進化的核心命題。進入無人機時代，電機——這個看似標準化的小部件——卻在決定航程、載重、操控響應，乃至商業成敗上，扮演著越來越關鍵的角色：

航拍無人機想多飛5分鐘，背后是對電機效率每0.1%的極致追求;

植保無人機要頂著酷暑作業數小時，離不開電機的散熱能力與可靠性保障;

競速穿越機要贏得0.1秒的勝負，電機性能已經逼近材料與控制的邊界。

正因如此，無論你是DIY玩家、專業飛手、整機廠商等等，都亟需一次系統且實用的“電機再認知”。本文希望用十分鐘，幫你了解從原理到選型、從參數理解到場景匹配的坐標系，而是你真正能理解、調校、優化，甚至創新的“飛行動力核心”。

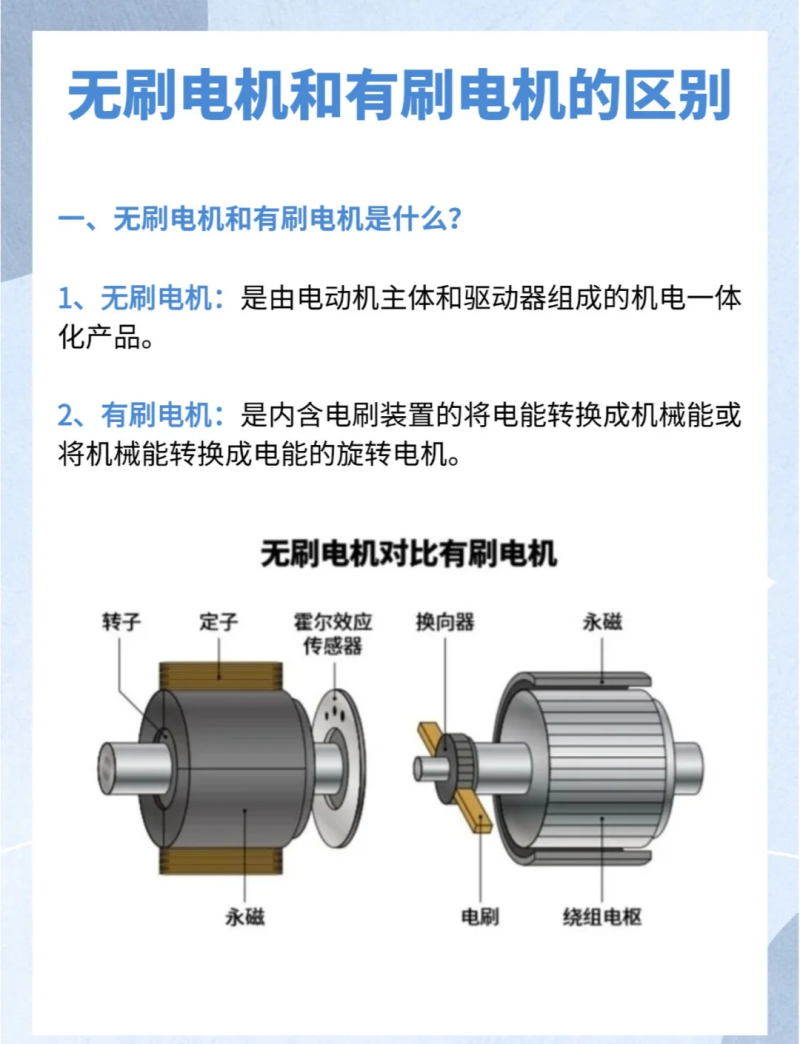

一、有刷電機和無刷電機的區別是什么?

有刷電機的內部結構主要由電刷、換向器、定子(通常是永磁體)和轉子(繞組線圈)組成。它通過電刷與換向器之間的物理接觸來實現電流方向的切換，使電機持續旋轉。

無刷電機則取消了電刷和換向器，改為采用電子控制器來實現電流方向的切換。它的轉子是永磁體，定子為線圈，由控制器來判斷轉子的位置并精確控制各繞組的通電順序，實現電機旋轉。

二、電機的工作原理是什么?

有刷電機的換向過程是機械的，依賴電刷和換向器的接觸。當電機工作時，電刷在換向器上滑動，周期性改變轉子線圈的電流方向，從而形成連續的磁場變化，使轉子轉動。

無刷電機的換向是電子控制的。它通過霍爾傳感器或無感控制方式感知轉子的位置，然后由電子控制器精確切換定子線圈的電流方向，讓永磁轉子隨之旋轉。整個過程沒有摩擦，運行更平穩高效。

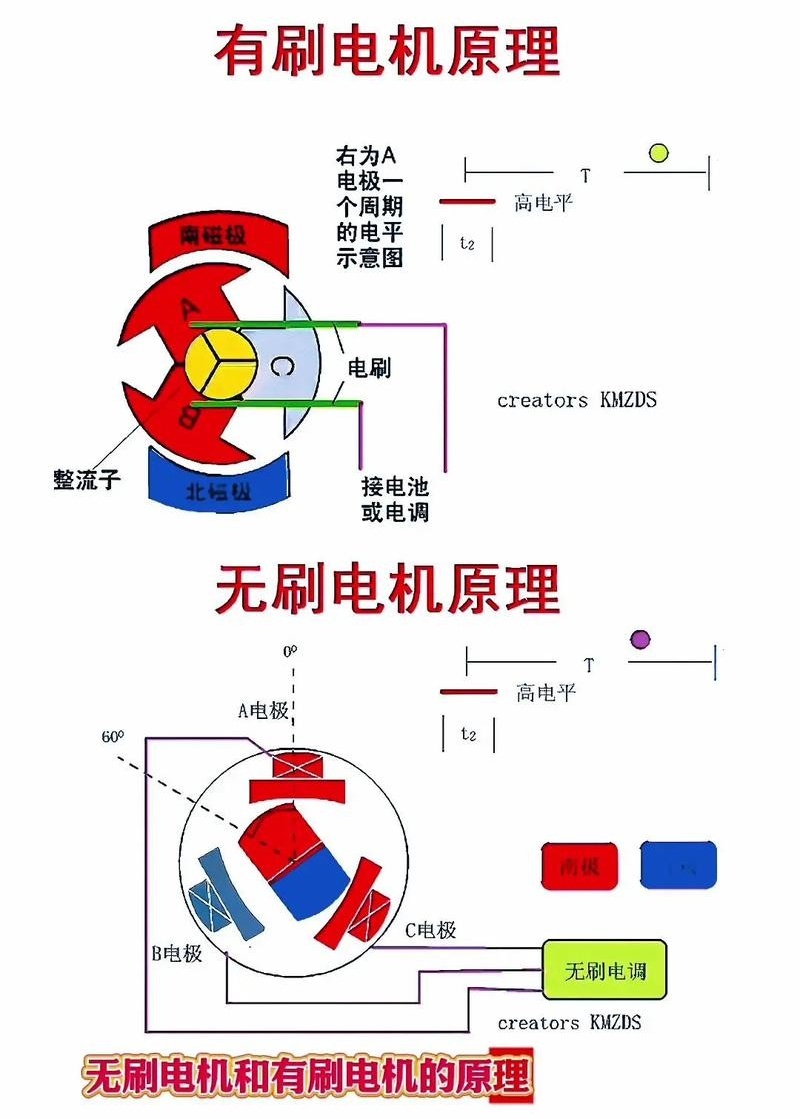

以下圖示，一看更清晰，

三、電機的性能由什么決定?

電機的性能是由多種因素共同決定的，包括電機本身的設計參數、材料選擇、加工工藝以及控制方式等。下面我從核心角度為你詳細解析：

1、電磁設計參數

這是決定電機性能的根本因素，包括以下幾個關鍵點：

● 定子和轉子結構：極對數、線圈繞法、氣隙大小等直接影響扭矩輸出、效率和啟動性能。

● 磁通密度：磁路設計越合理，磁通利用越充分，輸出效率越高。

● 槽滿率與繞組布局：繞組填滿率越高、布局越優化，銅損越小，效率越高。

2、材料選擇

● 導磁材料：比如硅鋼片的性能直接影響電機的鐵損與能耗。高等級的硅鋼片能顯著提升效率。

● 導電材料：銅繞組的純度與粗細影響電阻值和電流承載能力，從而影響溫升與損耗。

● 永磁體材料(針對無刷電機等)：使用釹鐵硼等高性能磁材可大幅提升功率密度與扭矩輸出。

3、制造工藝

● 繞組工藝：繞線的緊密程度、對稱性、焊接質量都會影響電機的電阻與散熱。

● 定轉子間隙控制：氣隙越小，磁通越集中，但加工難度高。高精度制造工藝可以兼顧性能和穩定性。

● 動平衡調校：影響電機震動與運行噪音，尤其在高速電機中至關重要。

4、控制方式

● 控制器的算法：如FOC(磁場定向控制)、PWM調速策略、無感啟動邏輯等，都會影響電機響應速度、穩定性與效率。

● 供電電壓與電流：供電電源的穩定性、峰值輸出能力決定了電機能否發揮設計性能。

● 反饋系統：如位置傳感器(霍爾元件、編碼器)對速度控制和位置精準性起到關鍵作用。

5、散熱與溫控設計

電機工作時會發熱，溫度過高會降低效率、縮短壽命，甚至導致絕緣層老化或失效。良好的散熱系統(如風冷、液冷、銅殼)可以維持穩定性能。

6、實際負載匹配

電機必須與具體的應用負載相匹配，包括轉速范圍、扭矩需求、啟停頻率、負載慣量等。如果選型不當，再好的電機也無法高效運行。

7、外部環境條件

例如工作溫度、高度、濕度、振動、電磁干擾等，也會影響電機實際性能的發揮。工業級和軍工級電機會在這些方面加強設計。

總結一句話：電機性能是“電磁設計 + 材料 + 工藝 + 控制 + 散熱 + 匹配”的綜合體現。

四、如何選擇適合無人機的電機?

選擇適合無人機的電機，是確保飛行性能、安全性和續航效率的關鍵一環。選型過程并非簡單地“買個轉得快的”，而是需要根據飛機類型、負載、任務需求、動力系統匹配等多個維度綜合考慮。

1、明確你的無人機類型與任務需求

● 航拍無人機：注重平穩飛行、低噪音和長續航，電機要高效率、低KV值。

● 競速無人機(FPV)：強調爆發力與響應速度，需要高KV值、高扭矩電機。

● 植保/載重?zé)o人機：電機需具備大推力、高效率與強適應性(抗風、耐熱)。

● 穿越機：要求輕便、動力強勁，抗摔性好。

2、電機關鍵參數解析

● KV值(RPM/V)

表示電機在無負載下每輸入1伏電壓產生的轉速。

KV高：轉速快，扭矩小 → 適合輕型、高速飛行(如FPV競速)

KV低：轉速慢，扭矩大 → 適合重載、穩定飛行(如航拍、植保)

● 最大持續電流與峰值電流

電機承受電流的能力，決定它在高負載下是否容易發熱或燒毀。應與電調(ESC)和電池參數匹配。

● 推力值

通常指在特定電壓與螺旋槳下的最大推力。無人機整體推力需大于總重量的2倍為佳(留足冗余)。

● 效率(g/W 或 g/Wh)

越高越省電，對續航至關重要。

● 電機尺寸(如 2212、2806.5 等)

前兩位為定子直徑，后兩位為定子高度，尺寸越大，轉矩通常越強，但重量也更大。

3、合理推重比和搭配方案

● 競速穿越類：推重比 5:1~10:1(超強動力)

● 航拍類：推重比 2:1~3:1(平穩飛行)

● 植保/載重類：推重比 1.8:1~2.5:1(高效承載)

比如，一臺整機重 2kg 的四軸機，單個電機至少要能提供 1kg(=10N)以上推力，總推力最好在 4~6kg 區間。

4、電機與其他系統的匹配

● 電調(ESC)：電調電流值 ≥ 電機最大電流 × 1.2 倍，最好帶有過溫與過載保護。

● 電池(電壓)：需符合電機支持的工作電壓范圍(如 3S / 6S / 12S 等)，高電壓+低KV組合效率更高。

● 螺旋槳尺寸：電機需與合適槳型匹配，槳越大越需低KV大扭矩電機，小槳?jiǎng)t適配高KV電機。

5、選型時的實用建議

看品牌與可靠性：Emax、iFlight、SunnySky、Cayote等較為可靠。

參考飛友的機型配置表：比如某機型廣泛使用 2216 800KV + 10寸槳 + 4S電池，就是經過實戰驗證的方案。

查看推力測試數據：大多數廠家會提供電機+槳+電壓下的推力/電流/效率數據，優選高效、發熱少的搭配。

注意散熱與結構強度：大載重?zé)o人機的電機建議加裝散熱罩或風扇，保證持續輸出不掉速。

結語：

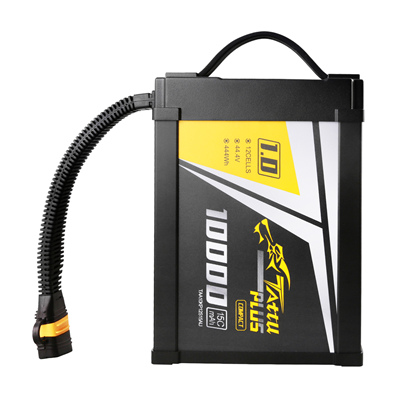

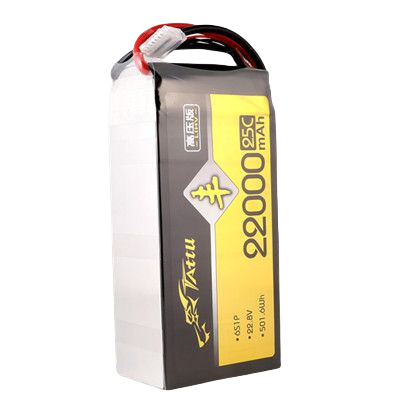

選電機，絕不僅僅是挑一個“參數最強”的零部件，而是一場多維度的系統工程：電磁設計與磁材選擇，決定了它的性能基因;制造工藝與控制算法，塑造了它的運行表現;散熱結構與負載匹配，決定了它的實際效率與壽命邊界。但要讓一臺無人機真正發揮出性能極限，光有優秀的電機還不夠。必須搭配同樣高性能、穩定可靠的電池系統。作為專注無人機電池研發生產27年的國家級高新技術企業，格瑞普旗下的 Tattu 系列電池憑借高倍率、強爆發、安全穩定等優勢，暢銷全球 100 多個國家，贏得了全球?qū)I(yè)飛手的廣泛認可。在FPV競技領域，世界冠軍 Yuki 在比賽中堅持選擇 Tattu 電池作為飛行核心動力源。因此，只有合適的電機，配上高性能的格瑞普無人機電池，才能真正釋放你整機系統的全部潛能。
