很多剛接觸無人機、FPV、航模或者工業無人機的人，第一次看到電池時都會有一個疑問：

為什么同樣都是無人機電池，插頭卻長得完全不一樣?

有的是 XT30。

有的是 XT60。

有的是 XT90。

還有一些工業無人機電池，會用到 AS150。

很多人會以為：

“只是大小不同?！?/span>

但實際上，插頭的區別遠不止尺寸。

它背后對應的是：

· 無人機功率大小

· 電流輸出能力

· 電壓平臺

· 安全等級

· 散熱能力

· 工業應用場景

某種程度上來說：

插頭，其實決定了無人機動力系統能否穩定工作。

尤其在大功率飛行中，一個不合適的插頭，可能直接導致：

· 發熱

· 燒接口

· 電壓不穩定

· 動力下降

· 甚至炸機

所以對于無人機行業來說：

插頭并不是“小配件”，而是整個供電系統的重要組成部分。

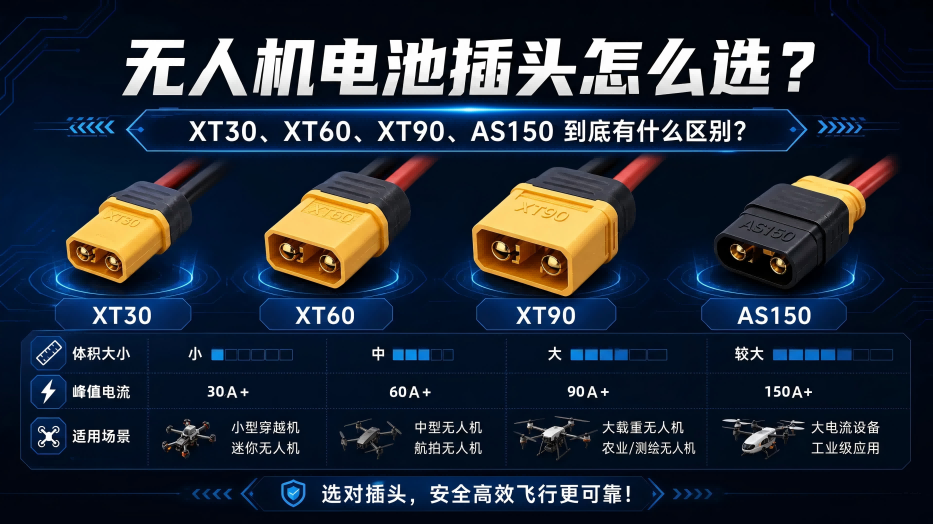

這篇文章，我們就用行業新手也能看懂的方式，把 XT30、XT60、XT90、AS150 一次講清楚。

一、無人機插頭到底是干什么的?

簡單理解：

插頭就是“電池與無人機之間的電力通道”。

它負責把電池里的電，穩定傳輸給：

· 電調(ESC)

· 電機

· 飛控系統

如果把無人機比作汽車：

那么：

電池 = 油箱

插頭 = 輸油管接口

如果接口太?。?/span>

就會出現：

· 供電不足

· 發熱

· 壓降

· 動力不穩定

因此：

插頭的本質，其實是“大電流連接器”。

二、XT30、XT60、XT90 里的數字是什么意思?

很多新手會誤以為：

XT60 就是只能通過 60A 電流。

其實不完全是。

這些數字更多代表：插頭的結構等級與大致電流能力。

一般可以簡單理解為：

· 插頭型號適合電流范圍

· XT30小電流

· XT60中等電流

· XT90大電流

· AS150超大電流

規律也很簡單：數字越大，插頭越大，可承載電流越高。

三、XT30：小型無人機常見插頭

XT30 是目前小型無人機最常見的插頭之一。

它最大的特點是：小巧、輕量。

因此大量用于：

· 2寸穿越機

· 3寸FPV

· 小型航模

· 微型無人機

因?yàn)樾⌒蜔o人機本身功率不高，所以：XT30 已經足夠使用。

它的優勢很明顯：

· 重量輕

· 占空間小

· 成本低

但缺點也同樣明顯：不適合大功率輸出。

如果長時間大電流飛行，可能會出現：

· 插頭發熱

· 電壓下降

· 接口老化

所以：XT30 更適合“小型輕量化平臺”。

四、XT60：FPV行業里的“標準答案”

如果說：XT30 屬于小型無人機。

那么：XT60 基本就是整個 FPV 行業的通用標準。

尤其在：

· 5寸穿越機

· 普通航模

· 中型無人機

上，XT60 幾乎隨處可見。

原因很簡單：它在體積、重量、電流能力之間，做到了非常好的平衡。

相比 XT30，XT60：

· 更耐大電流

· 更穩定

· 發熱更低

因此成為大量無人機玩家的首選。甚至很多人會說：

“XT60 定義了 FPV 時代?！币?yàn)樗娴奶占傲恕?/span>

五、XT90：開始進入“大功率時代”

隨著無人機越來越大：

· 機架更大

· 電機功率更高

· 電池電壓更高

XT60 已經逐漸不夠用了。

于是：XT90 開始出現。

相比 XT60，XT90 最大的變化是：接觸面積更大。

帶來的好處就是：

· 電流通過能力更強

· 發熱更低

· 電壓更穩定

因此：

XT90 常用于：

· 7寸長航時FPV

· 大型固定翼

· 重載無人機

· 工業級平臺

特別是在高功率飛行時：XT90 的穩定性會明顯更好。

六、為什么高壓無人機會“打火”?

很多新手第一次插大電池時，會看到：插頭冒火花。

其實這不一定是短路。

而是：

電容瞬間充電產生的浪涌電流。

尤其：

12S

14S

24S

這種高壓系統，火花會更明顯。

長期下來會導致：

插頭氧化

接觸不良

接口燒黑

因此行業開始出現：防打火插頭。

七、XT90S 與 AS150 為什么越來越流行?

你可能會發現：現在很多工業無人機已經不再使用普通 XT60。

而是：

XT90S

AS150

原因非常簡單：

無人機正在進入“工業大功率時代”。

例如：植保無人機，瞬間功率可能超過：10000W。

普通插頭已經難以長期穩定工作。

XT90S 是什么?

XT90S 可以理解為：“防打火版 XT90”。

它內部增加了預充設計。

插電時：

會先緩慢充電。

再主回路接通。

因此：

火花會明顯減少。

AS150 是什么?

AS150 屬于：更高級別的工業動力接口。

它常見于：

· 植保無人機

· 吊運無人機

· eVTOL

· 大型機器人

相比 XT90，AS150：

· 電流更大

· 接觸面積更大

· 散熱更強

· 更適合高壓平臺

很多行業無人機，已經開始把 AS150 當作標準方案。

八、為什么工業無人機越來越重視插頭?

因?yàn)橐郧暗臒o人機：更像“航?！?。

但現在：無人機正在變成真正的工業設備。

例如：

· 物流運輸

· 高空清洗

· 電力巡檢

· 消防機器人

· 植保作業

這些場景意味著，無人機需要：

· 更長續航

· 更大功率

· 更高安全性

而插頭作為整個動力系統的連接節點：重要性自然越來越高。

九、新手應該怎么選?

其實很簡單。

小型無人機

比如：

2寸/3寸FPV

選：XT30

主流5寸FPV

選：XT60

這是目前最通用的方案。

大型FPV或長航時平臺

選：XT90更穩定。

工業級無人機

例如：

植保/吊運/清洗

通常會選擇：AS150甚至更高級工業接口。

十、總結

很多人剛接觸無人機時，會把插頭當成“小配件”。

但實際上：插頭決定了電流能否穩定、安全地傳輸。

它不僅關系到：

· 飛行性能

· 電壓穩定

· 發熱控制

更關系到：

· 整個無人機動力系統的安全性。

隨著低空經濟的發展，無人機功率越來越大。

未來的電池插頭，也會逐漸從：“航模配件”

升級為：工業級智能供電接口。

下期介紹無人機電池連接線QS5, QS8, QS9, QS10, AS250等的區別及特性。
